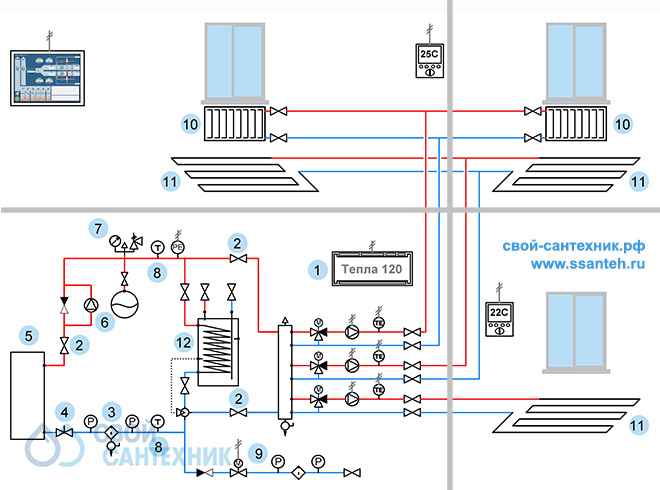

Газовое отопление 2-х этажного дома, коттеджа с применением климатического контроллера Тепла 120.

Вариант 2 применения интеллектуального ИТП Тепла 120.

Схемой предусмотрено

- Обогрев помещений 2-х этажного дома системой теплых полов и комбинированным отоплением
- Нагрев воды для горячего водоснабжения круглый год
- Безопасная работа системы отопления круглый год
- Дистанционная настройка и контроль работы системы

Особенности системы

-1 зона теплых полов и 1 зона комбинированного отопления. Каждый отопительный контур может работать по заданной пользователем температуре. Расписания настраиваются индивидуально для каждой зоны через настенные панели установленные на этажах. Время на всех панелях синхронизируется автоматически;
-Предусмотрена возможность настройки нужной температуры воды в теплых полах и догрев температуры воздуха в помещениях до комфортной;
-Интерфейс панели позволяет просмотреть текущую температуру воздуха и воды в системе отопления, откорректировать заданную температуру воздуха. Есть возможность создать недельное расписание;
-Алгоритм автоматики управления подготавливает требуемую температуру помещений и поддерживает ее постоянно;
-Автоматический переход в режим зима/лето. В режиме «лето» предусмотрено «засыпание» котлов и насосов. Предусмотрено засыпание каждого контура по отдельности;
-В летнем режиме алгоритм автоматики управления предусматривает периодическую «тренировку» насосов и клапанов;
-Предусмотрена возможность управления нагревом и рециркуляцией воды для горячего водоснабжения;
-Предусмотрена возможность управления и контроля подпитки и утечки воды в системе отопления;
-Возможность подключения сенсорной панели с понятными картинками и простым меню управления;
-Возможность подключения к сети для удаленного контроля и управления с персонального компьютера;
-Возможность подключения GSM сигнализации;
-Циркуляция воды в системе отопления осуществляется за счет циркуляционного насоса;
-Защита системы отопления и котла от превышений давления;
-Защита системы отопления и котла от шлама;
-После возможных перебоев с электричеством система автоматически загружается и самодиагностируется;

ВНИМАНИЕ!
Для быстрого и правильного планирования и монтажа теплых полов ознакомьтесь со схемами подключения распределительных коллекторов и технологиями монтажа труб.
При использовании антифризов тщательнее собирайте соединения на предмет плотности.

Параметры системы отопления

Q котла	кВт	30
Температура на Выходе/Входе	°C	85-55
Расход воды в котле	м3/час	0.880
Диаметр трубопровода внутренний	мм	32
Объем воды в системе отопления	л	250
Давление воды в системе отопления максимальное	Бар	3

Спецификация оборудования

		Вариант 2
	Оборудование	Артикулы для заказа	Дополнительно
1	Комплекс интеллектуального ИТП Тепла 120	Арт.06926	Описание комплекса Тепла 120
2	Запорная арматура магистральная	Арт.14607
3	Фильтр-грязевик	Арт.00888
4	Клапан балансировочный	Арт.15139
5	Котел газовый напольный стальной
	Котел газовый напольный чугун	Арт.01284
6	Циркуляционный энергосберегающий насос контура котла	Арт.15589
7	Группа безопасности котла	Арт.14527
8	Термометры	Арт.10975
9	Подпитка автомат.и контроль протечки воды	Арт.07312
10	Радиаторы отопления стальные
	1300 Вт	Арт.10534	Ссылка на схемы подключения и регулирования систем радиаторного отопления,
	1700 Вт	Арт.10535
	2100 Вт	Арт.10536
11	Система отопления теплых полов	Арт.06731	Ссылка на схемы подключения и регулирования систем теплого пола.
12	Бойлер косвенного нагрева (горячее водоснабжение)	Арт.06802	Ссылка на схемы обвязки водонагревателей накопительных и проточных
