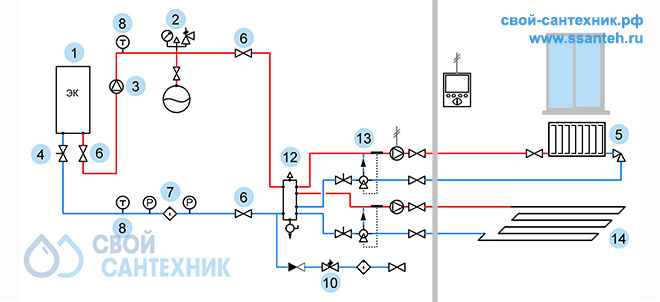

Схема №4ЭК электрического отопления одноэтажного дома или коттеджа общей площадью от 20 до 300 квадратных метров.

Схемой предусмотрен необходимый минимум оборудования только для обогрева дома комбинированным отоплением. Не предусмотрен нагрев воды для горячего водоснабжения. Предусмотрена установка термостатических регулирующих клапанов на смесительных узлах и автоматическое регулирование и поддержание температуры воздуха помещений дома.

Для сборки системы отопления согласно данной схемы достаточными будут навыки проведения слесарных сантехнических работ.

Особенности комплекса

- Схемой предусмотрено электрическое отопление помещений одноэтажного дома
- Обогрев помещений предусмотрен комбинированным отоплением
- Циркуляция воды в системе отопления осуществляется за счет циркуляционного насоса
- Настройка и поддержание постоянной комфортной температуры воды в теплых полах и догрев воздуха при необходимости радиаторным отоплением с автоматическим поддержанием настроенной температуры.
- Защита системы отопления от чрезмерных превышений давления
- Защита системы отопления и котла от шлама
- Защита от остановки циркуляции воды в котле в случае закрытия термостатического клапана
- Автоматическая подпитка системы отопления из системы холодного водоснабжения

ВНИМАНИЕ!
При использовании незамерзающих жидкостей ознакомьтесь с паспортами оборудования на предмет совместимости с антифризами. При подключении циркуляционного насоса необходимо установить отдельный выключатель/автомат.

Параметры системы отопления

Q котла	кВт	12	24	36
Температура на Выходе/Входе котла	°C	85-55	85-55	85-55
Максимальный расход воды в котле	м3/час	0.353	0.707	1,060
Диаметр трубопровода внутренний	мм	32	32	32
Объем воды в СО (системе отопления)	Л	150	180	250
Давление воды в СО максимальное	Бар	3	3	3

Спецификация оборудования

	Площадь дома	40-100 м2	100-150 м2	150-200 м2
	Оборудование	Артикулы для заказа
1	Котел электрический настенный	Арт.14359	Арт.14328	Арт.14329
2	Группа безопасности котла	Арт.14527
3	Насос контура котла	Арт.15590
4	Клапан балансировочный	Арт.15139
5	Радиаторы отопления стальные
	1300 Вт	Арт.10534
	1700 Вт	Арт.10535
	2100 Вт	Арт.10536
6	Запорная арматура магистральная	Арт.14607
7	Фильтр-грязевик	Арт.00888
8	Термометры	Арт.10975
9	Клапан термостатический для обратной воды котла	Арт.15565
10	Подпитка автомат.	Арт.07312
11	Бойлер косвенного нагрева	Арт.06802
12	Гидравлический разделитель	Арт.16817
13	Смесительный узел
