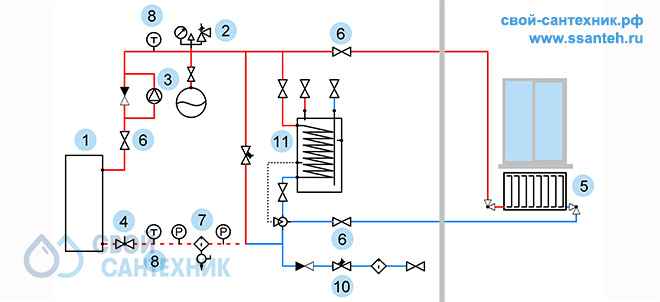

Схема №2ГК обвязки газового напольного котла, системы отопления, подходящая для обогрева и горячего водоснабжения 1,2,3-этажных дачных домов и коттеджей общей площадью от 40 до 300 квадратных метров.
Схемой предусмотрен необходимый минимум оборудования для обогрева дома только радиаторным отоплением. Предусмотрен нагрев воды для горячего водоснабжения. Предусмотрена установка термостатических регулирующих клапанов на радиаторах.
Для сборки системы отопления согласно данной схемы достаточными будут навыки проведения слесарных сантехнических работ.
- Схемой предусмотрено газовое отопление помещений одноэтажного дома
- Нагрев воды для горячего водоснабжения жилого дома
- Настройка и поддержание температуры воды в водонагревателе
- Предусмотрен приоритет на нагрев воды для горячего водоснабжения
- Обогрев помещений предусмотрен на 100 % радиаторным отоплением
- Циркуляция воды в системе отопления осуществляется за счет циркуляционного насоса или естественной гравитации
- Регулировка температуры воды в системе отопления на лицевой панели газового котла
- Защита от остановки циркуляции воды в котле в случае закрытия термостатического клапана
- Защита системы отопления от чрезмерных превышений давления
- Защита системы отопления и котла от шлама
- Автоматическая подпитка системы отопления из системы холодного водоснабжения
ВНИМАНИЕ!
При использовании незамерзающих жидкостей ознакомьтесь с паспортами оборудования на предмет совместимости с антифризами. Не забывайте, что антифриз более «капризен» к плотности соединений.
При сборке отопления по этой схеме не используйте клапаны с термостатическими головками. Это может привести к прекращению циркуляции теплоносителя и вскипанию воды в котле.
При подключении циркуляционного насоса предусмотрите отдельный выключатель/автомат.
Для правильного подключения бойлера косвенного нагрева ознакомьтесь с паспортом и схемами подключения водонагревателей.
| Q котла | кВт | 12.5 | 25 | 30 |
| Температура на Выходе /Входе котла | °C | 85-55 | 85-55 | 85-55 |
| Максимальный расход воды в котле | м3/час | 0.368 | 0.736 | 0.880 |
| Диаметр трубопровода внутренний | мм | 32 | 32 | 32 |
| Объем воды в СО (системе отопления) | Л | 150 | 180 | 250 |
| Давление воды в СО максимальное | Бар | 3 | 3 | 3 |
| Площадь дома | 40-100 м2 | 100-150 м2 | 150-200 м2 | |
| Оборудование | Артикулы для заказа | |||
| 1 | Котел газовый напольный стальной | Арт.06727 | Арт.06733 | Арт.06735 |
| Котел газовый напольный чугун | Арт.01285 | Арт.01286 | ||
| 2 | Группа безопасности котла | Арт.14527 | ||
| 3 | Насос контура котла | Арт.15590 | ||
| 4 | Клапан балансировочный | Арт.15139 | ||
| 5 | Радиаторы отопления стальные | |||
| 1300 Вт | Арт.10534 | |||
| 1700 Вт | Арт.10535 | |||
| 2100 Вт | Арт.10536 | |||
| 6 | Запорная арматура магистральная | Арт.14607 | ||
| 7 | Фильтр-грязевик | Арт.00888 | ||
| 8 | Термометры | Арт.10975 | ||
| 9 | Клапан термостатический для обратной воды котла | Арт.15565 | ||
| 10 | Подпитка автомат. | Арт.07312 | ||
| 11 | Бойлер косвенного нагрева | Арт.06802 | ||
| 12 | Гидравлический разделитель | Арт.16817 | ||
| 13 | Смесительный узел | |||
