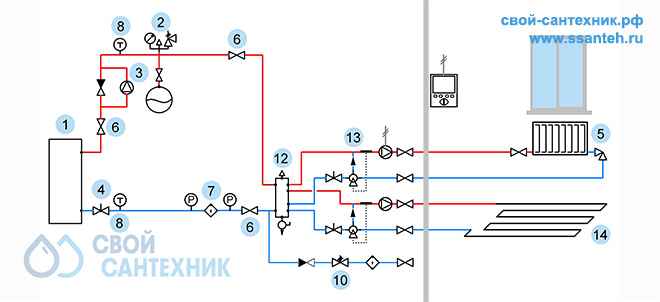

Схема №4ГК обвязки газового напольного котла, системы отопления, подходящая для обогрева 1,2,3-этажных дачных домов и коттеджей общей площадью от 40 до 200 квадратных метров.
Схемой предусмотрен необходимый минимум оборудования только для обогрева дома комбинированным отоплением. Не предусмотрен нагрев воды для горячего водоснабжения. Предусмотрена установка термостатических регулирующих клапанов на смесительных узлах и автоматическое регулирование и поддержание температуры воздуха помещений дома.
Для сборки системы отопления согласно данной схемы достаточными будут навыки проведения слесарных сантехнических работ.
- Схемой предусмотрено газовое отопление помещений одноэтажного дома
- Обогрев помещений предусмотрен комбинированным отоплением
- Циркуляция воды в системе отопления осуществляется за счет циркуляционного насоса
- Настройка и поддержание постоянной комфортной температуры воды в теплых полах и догрев воздуха при необходимости радиаторным отоплением с автоматическим поддержанием настроенной температуры.
- Защита системы отопления от чрезмерных превышений давления
- Защита системы отопления и котла от шлама
- Защита от остановки циркуляции воды в котле в случае закрытия термостатического клапана
- Автоматическая подпитка системы отопления из системы холодного водоснабжения
ВНИМАНИЕ!
При использовании незамерзающих жидкостей ознакомьтесь с паспортами оборудования на предмет совместимости с антифризами. Не забывайте, что антифриз более «капризен» к плотности соединений.
При сборке отопления по этой схеме не используйте клапаны с термостатическими головками. Это может привести к прекращению циркуляции теплоносителя и вскипанию воды в котле.
При подключении циркуляционного насоса предусмотрите отдельный выключатель/автомат.
| Q котла | кВт | 12.5 | 25 | 30 |
| Температура на Выходе/Входе котла | °C | 85-55 | 85-55 | 85-55 |
| Максимальный расход воды в котле | м3/час | 0.368 | 0.736 | 0.880 |
| Диаметр трубопровода внутренний | мм | 32 | 32 | 32 |
| Объем воды в СО (системе отопления) | Л | 150 | 180 | 250 |
| Давление воды в СО максимальное | Бар | 3 | 3 | 3 |
| Площадь дома | 40-100 м2 | 100-150 м2 | 150-200 м2 | |
| Оборудование | Артикулы для заказа | |||
| 1 | Котел газовый напольный стальной | Арт.06727 | Арт.06733 | Арт.06735 |
| Котел газовый напольный чугун | Арт.01285 | Арт.01286 | ||
| 2 | Группа безопасности котла | Арт.14527 | ||
| 3 | Насос контура котла | Арт.15590 | ||
| 4 | Клапан балансировочный | Арт.15139 | ||
| 5 | Радиаторы отопления стальные | |||
| 1300 Вт | Арт.10534 | |||
| 1700 Вт | Арт.10535 | |||
| 2100 Вт | Арт.10536 | |||
| 6 | Запорная арматура магистральная | Арт.14607 | ||
| 7 | Фильтр-грязевик | Арт.00888 | ||
| 8 | Термометры | Арт.10975 | ||
| 9 | Клапан термостатический для обратной воды котла | Арт.15565 | ||
| 10 | Подпитка автомат. | Арт.07312 | ||
| 11 | Бойлер косвенного нагрева | Арт.06802 | ||
| 12 | Гидравлический разделитель | Арт.16817 | ||
| 13 | Смесительный узел | |||
Газовая система отпления, дом от 40 до 200 м2 - самая дешевая, только отопление
Газовая система отпления, дом от 40 до 200 м2 - простая, с бойлером
Газовая система отпления, дом от 40 до 200 м2 - с термостатированием и регулировкой температуры
